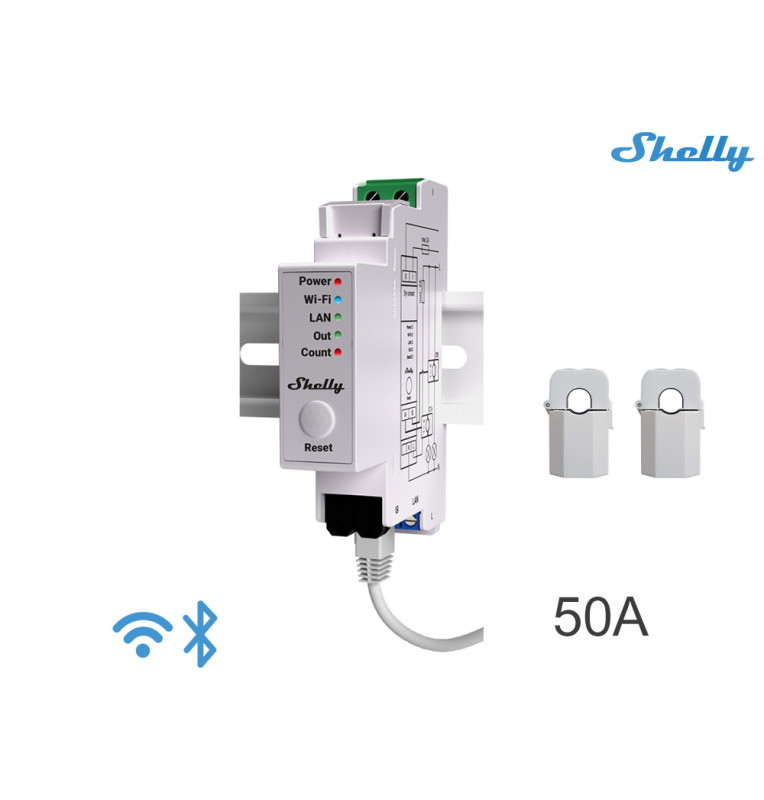

O Shelly Pro EM-50 é um medidor de energia monofásico de dois canais, montável em calha DIN. Melhorado com toda a flexibilidade do firmware gen2 e conetividade LAN, ele fornece aos integradores profissionais, opções adicionais para soluções de clientes finais.

Pode funcionar de forma autónoma numa rede LAN e/ou Wi-Fi local, ou pode também ser utilizado através de serviços de domótica na nuvem através de MQTT, HTTP e WebSocket. É de notar que todas as ligações de entrada suportam TLS.

O Shelly Pro EM-50 reporta a energia acumulada, bem como a tensão instantânea, a corrente, a potência ativa e aparente, por circuito e em tempo real. Ele armazena dados em memória não volátil, com intervalos de 1 minuto que podem ser recuperados por um período de até 60 dias.

CARACTERÍSTICAS:

◾ Medição de potência e energia em 2 circuitos (na mesma fase);

◾ Medição nos 4 quadrantes (consumida/gerada e reativa indutiva/capacitiva);

◾ Mostra valores por circuito e em tempo real;

◾ Valores de energia acumulada, tensão instantânea, corrente, potência ativa e aparente;

◾ Armazena dados em memória não volátil, resolução mínima de 1 minuto (até 60 dias);

◾ Classe de precisão B (IEC 62053-21)

◾ Preparado para sistemas de energia fotovoltaica

◾ Conectividade Wi-Fi, LAN e Bluetooth

◾ Utilização simultânea de Ethernet e Wi-Fi

◾ Montagem em calha DIN

◾ Relé incorporado com contacto seco de 2A

◾ Transportes de dados MQTT, HTTP, WebSocket

◾ Segurança TLS 1.2

◾ Suporte do protocolo Modbus TCP

◾ Interface Web de configuração e monitorização incorporada

◾ Relógio de tempo real

ESPECIFICAÇÕES TÉCNICAS

◾ Alimentação elétrica: 110-240V AC, 50/60 Hz

◾ Consumo de energia: < 3W

◾ Sensores/medidores

    - Voltímetros (RMS para cada circuito): 100-260 V

    - Precisão dos voltímetros: +1 %

    - Amperímetros (RMS via TI para cada circuito): 0-50 A

    - Precisão dos amperímetros: ±2% (0 - 5 A) / ±1% (5 - 50 A)

    - Medidores de potência e energia:

        · Potência ativa e aparente

        · Energia ativa e aparente

        · Fator de potência

    - Sensor de temperatura interna: Sim

◾ Armazenamento e exportação de dados de medição:

    - Armazenamento local de pelo menos 60 dias (se usar resolução de 1 minuto)

    - Exportação de dados: CSV para valores registados de PQ

    - Exportação de formato JSON através de RPC

◾ Contacto:

    - Livre de potencial (contacto seco): Sim

    - Corrente máx no contacto: 2A

    - Tensão máxima de comutação: 240 V AC

◾ Conectividade Wireless

    - Potência máxima de RF Wi-Fi: 15 dBm

    - Protocolo Wi-Fi: 802.11 b/g/n (2,4 GHz)

    - Frequência: 2400 - 2495 MHz

    - Alcance operacional Wi-Fi (dependendo das condições locais):

        · até 50 m no exterior

        · até 30 m em espaços interiores

    - Protocolo Bluetooth: 4.2

    - Alcance Bluetooth (dependendo das condições locais):

        · Até 10 m em ambientes internos

        · Até 30 m em ambientes externos

◾ Sistema e Capacidades de firmware

    - CPU: ESP32-D0WDQ6

    - Flash: 16 MB

    - Webhooks (ações de URL): 20 com 5 URLs por gancho

   - MQTT: Sim

    - CoAP: Não

◾ Montagem: em calha DIN

◾ Em conformidade com as normas da UE:

    - RED 2014/53/EU

    - LVD2014/35/EU

    - EMC2014/30/EU

    - RoHS2 2011/65/UE

◾ Temperatura de funcionamento: -20°C a 40°C

◾ Material do invólucro: Plástico

◾ Cor: Branco

◾ Dimensões (AxLxP): 94x19x69 mm

NOTAS:

◾ Este dispositivo não permite medir dois circuitos em fases distintas, têm de estar na mesma fase.

◾ O Shelly Pro EM-50 é vendido juntamente com 2 Transformadores de Intensidade (TI) de 50A, com núcleo aberto e ficha de ligação.
